橢圓齒輪流量計工作原理
橢圓齒輪流量計是通過其橢圓齒輪部件在直流管道內的轉動來推算流量的裝置。是一種高粘度流量計，橢圓齒輪流量計結構緊湊、外形尺寸小、壓力損失小、使用壽命長，具有良好的重復性和耐久性，適用于各種流量測量場合。廣泛應用于石油、石油化工、紡織、造紙、水處理、醫(yī)藥等行業(yè)。
一、橢圓齒輪流量計表頭顯示有
標準顯示表、多功能顯示表頭、機械數碼顯示表頭、模擬機械數字顯示表頭、C500 顯示示器（由于用于MEC1和MEC2型號表的附件可直接安裝在儀表上?？娠@示累計值和流速。選則此項后就不會有脈沖輸出。最高使用溫度55℃）、遠程LCD（此LCD顯示配備有安裝支架,主要用于遠程安裝）。
橢圓齒輪流量計流量信號(即橢圓齒輪的旋轉速度n)的顯示，有就地顯示和遠傳顯示兩種。
就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。
遠傳顯示主要是通過減速后的齒輪帶動永久磁鐵旋轉，使得彈簧繼電器的觸點以與永久磁鐵相同的旋轉頻率同步地閉合或斷開，從而發(fā)出一個個電脈沖遠傳給另一顯示儀表。

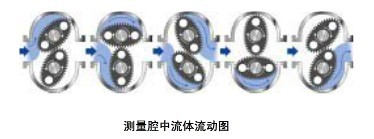

流量計采用波動活塞原理。當流體流經流量計時測量腔中圓柱形活塞將在流體作用下作圓周正位移運動且活塞每運動一周就表明在測量腔中流過了已知體積的流體。同時活塞中的磁電裝置使簧片開關和霍爾元件激活并產生相應的脈沖信號從而測得流體的體積流量。
口徑 1 1/2
殼體材質 不銹鋼
轉子材質 不銹鋼
流量范圍 10 —250 l/m
精度 ±0.5%
脈沖輸出 簧片繼電器多功能顯示表頭
粘度 高粘度型
流量測量與流體的流動狀態(tài)無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
（1）橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
（2）橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。 |
