浮球液位計的原理及結構:

   浮球液位計在工業應用領域司空見慣，是基于阿基米德浮力原理和磁耦合作用設計的，浮球隨著容器的液位變化而上下移動，由于磁性作用，浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現遠距離的液面檢測和控制。
　　浮球液位計以其結構簡樸、操作簡便、可靠性好、度高、低消耗的特點，頗受人們歡迎，被廣泛用于大壩（水庫）水位的檢測、污水處理、石油化工原料儲存、食品飲料和加油站地下庫存等各種液罐的液位工業計量和控制。儀表中液位測量通常使用液位計來測量罐體和箱體里液位的高度，顯示里面的液位的高度,其中浮球液位計就是居多液位計中的一種被廣泛應用的測量儀表。
　　浮球液位計主要由浮球、插桿等組成。
　　浮球液位計通過連接法蘭按裝于容器頂上，浮球根據排開液體體積相等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。
適用范圍及特點：
　　浮球液位計幾乎可以適用與各種工業自動化過程控制中的液位測量與控制，可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
　　浮球液位計是由液位傳感器和智能HART板（電流轉換器）兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。遠傳供給控制室可實現液位的自動檢測、控制和記錄。

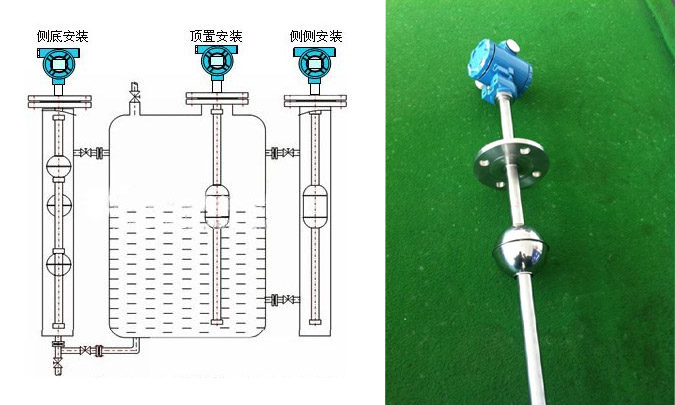

浮球液位計分以下三種安裝方式：
　　1：側底安裝  2：頂置安裝  3：側側安裝
