電磁流量計變換電路
  1．分壓式量程變換電路

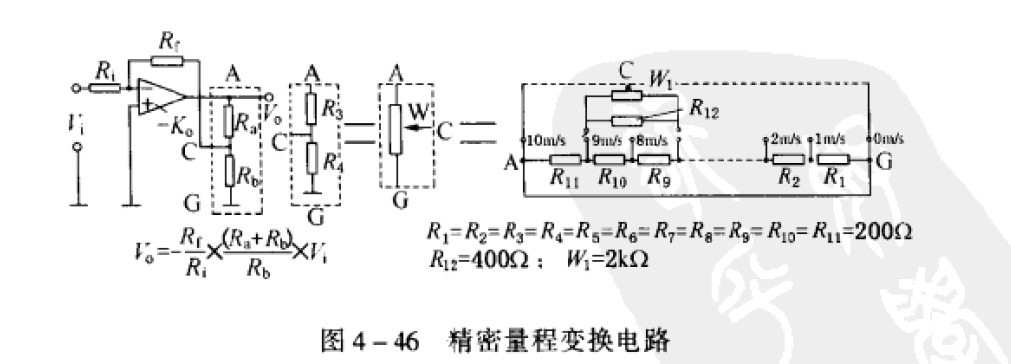

  圖4 - 46是模擬轉換器常用的精密量程變換電路。電路中，用組200歐姆的精密金屬膜電阻串聯作為反相運算放大器分壓負反饋的分壓電阻。從反饋電路的輸入—輸出特性公式可以看到，固定輸入電阻'R．、反饋電阻Rf和總的輸出負載電阻g (Rz+Rh．)的阻值，分壓電阻Rb的阻值與輸入信號電壓y．的大小應同比例改變，可保持輸出信號vo -定。因此，不同輸入信號電壓y．，通過調節分壓電咀髓．的大小，可以達到一致的輸出信號v0。圖4 - 44中，每200歐姆表示lm/s流速．開關調節一位為lm/s。電阻月I2與兩個串聯200電阻并聯，保持lm/s的電阻值。并聯于電阻R 12的精密帶刻度的十圈電位器W,阻值遠大于200歐姆。因此不會影響1ln／s的精度。調節十圈電位器的刻度值，可以調節到流速的0.02m/s分辨率。

    這種量程電路在使用時，必須先將流量量程值按公稱通徑換算為流速值，然后再接流速設置量程，
    2．串聯式量程變換電路
    本章第二節介紹的具有除法運算系統的圖4 -17中，電磁流量計信號經過前置放大器放大，并將雙端信號變換為單端信號，后面使用了電壓串聯負反饋系統電路。很顯然，反饋疊加點相當于“虛地”點電阻Ri和汽速比例改變，頻率輸出就保持不變．這樣就實現r量程的改變。比如說，當量程為1 0m/s流速時，電阻Ri為lOOkCI，輸出頻率為lOkHz；那么，量程為1m/s流速，仍然輸出lOkHz，電阻Ri應為lOk歐姆：需要注意的是，因?yàn)榱砍滩荒転镺m/s，當然電阻R1也不能為o。因此，通常在需要分壓電路中串聯一個固定的精密金屬膜電阻，例如3k歐姆的電阻。這時，最程調節范圍是0.3~ lOm/s．
    串聯式量程變換電路不限于具有乘法器作除法運算的負反饋電路，具有高輸入阻抗的反相放大器的輸入電阻也可以作量程變換。使用串聯式量程變換電路可以用高精度數寧歐姆表在現場測量電阻值來設置流速量程  3．智能運算的量程變換
  智能化轉換器的噪聲處理能力強，在很大范圍內測量線性度相當好。因此，量程變換無須使用硬件電路。通常由設計規定并由標定修正信號數字采樣的斜率值，這樣確保生產的轉換器的轉換系數一致，滿足互換性的要求。例如國內S公司規定Im/s時CPU采樣1000個數。以這個斜率，可以在15m/s以內測量，其直線關系不會發生飽和。（國內S公司15m/s能采樣15000個數）。那么，可以用設定的流速值（根據設定的傳感器公稱通徑，很方便地由CPU將設定的流量量程變換為流速量程值），計算出滿量程時的采樣數。譬如DN100，量程1m3／h，滿量程流速為3.5368m/s，滿量程的采樣數應該是3537個數。電磁流量計用實際測量的采樣數除以滿量程采樣數，可得到設置量程下的百分比漉量。以計算的百分比數，  賦值于定時計數器，就可得到相應的電流輸出和頻率輸出。國外F公司規定1 m/s時CPU采樣720個數，顯然低流速測量的誤差要比S公司大。智能轉換器的量程是全數字化設定，具有精度高，可靠性強，操作方便，讀數直觀等優點。
